平成15年宮城県北部連続地震の被害と復旧状況

被災箇所の一例

場所:宮城県桃生郡鳴瀬町小野字鍛冶沢「大欠山」
発生日時:平成15年7月26日午前7時13分頃

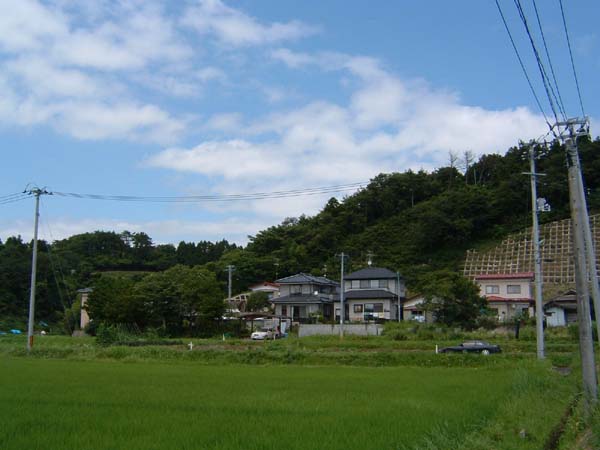

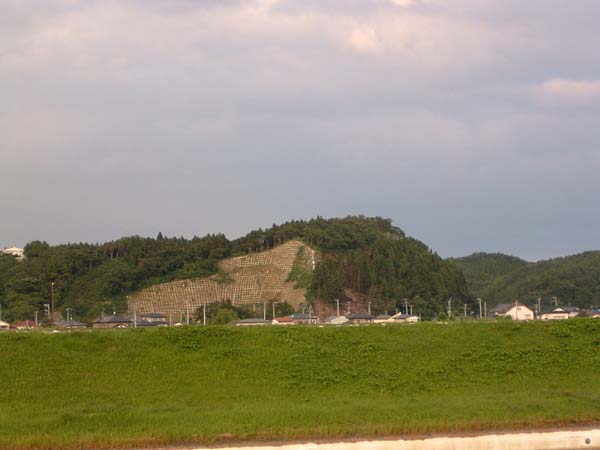

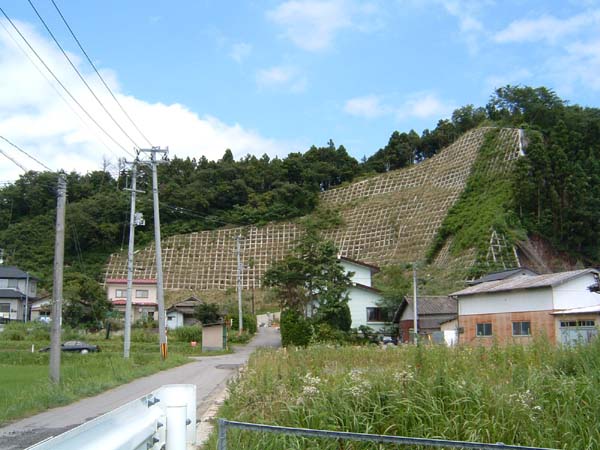

大欠山の被災遠景

全景:向かって右に法面崩壊があった。法枠(平成12年度完成)にも一部クラック発生。

大欠山の被災全景

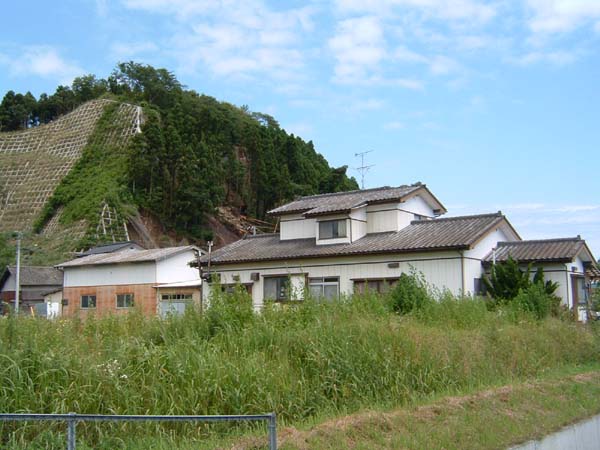

全景ズーム
大欠山被災全景のズーム1

大欠山被災箇所の全景ズーム2
大欠山被災全景のズーム3

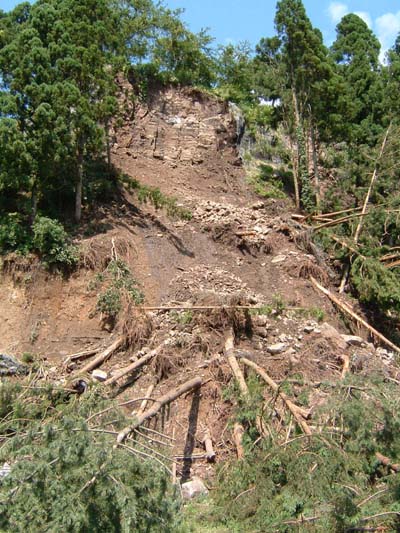

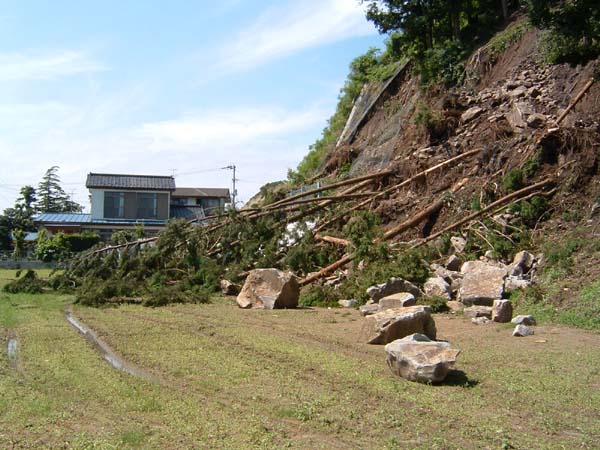

崩壊箇所ズーム

崩壊箇所ズーム1崩壊箇所ズーム2

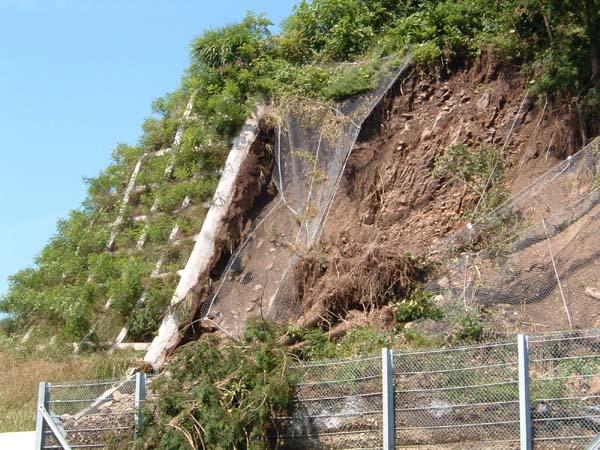

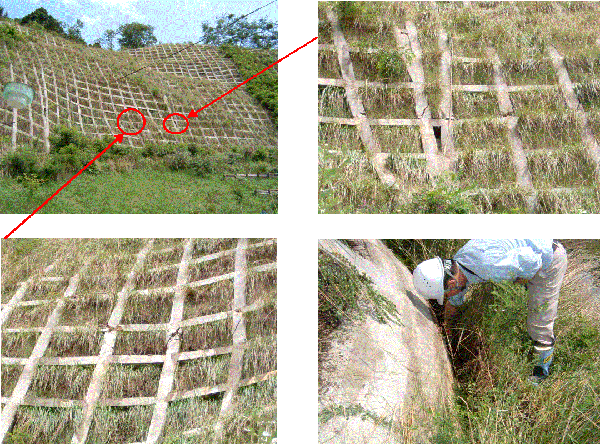

法枠工被災状況
法枠被災状況

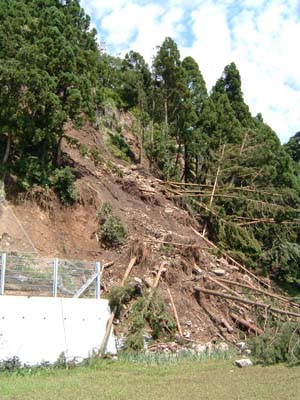

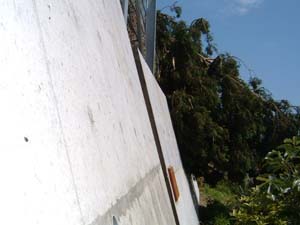

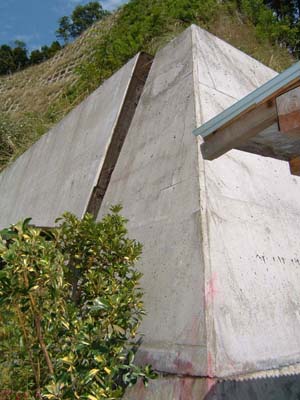

山腹崩壊

山腹崩壊1
山腹崩壊2

山腹崩壊3

山腹崩壊4

復旧状況

  • 場所:宮城県東松島市小野地内(旧桃生郡鳴瀬町小野)
  • 箇所名:大欠山

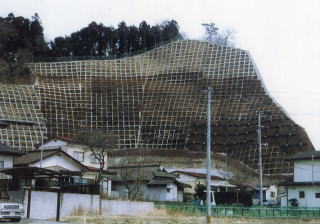

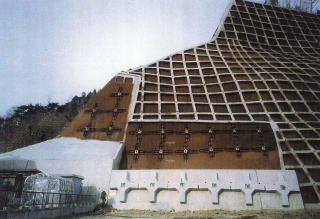

大欠山西側斜面

大欠山西側斜面の復旧の様子

地震により、斜面の中段から下部にかけて、既設の法枠の梁が破断しました。復旧工法としては、梁の被災が軽度な部分は、中詰の部分に受圧版を付けてロックボルトを敷設しました。梁が砕けてしまっている部は、梁を撤去し、十字型鋼製大型受圧版を用いてグランドアンカーを設置しました。
写真は完成時のものです。

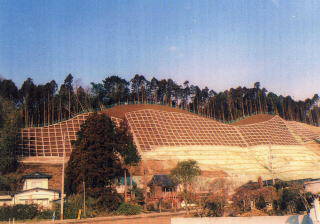

大欠山南側斜面

大欠山南側斜面の復旧の様子1

落石防止ネットが敷設してあったところが、地震により崩壊しました。復旧工法としては、法面上部は、ロックボルト併用吹付法枠。法面下部は、大型十字ブロックを受圧版としたグランドアンカーを設置しました。

大欠山南側斜面(上記写真箇所に続く法面)

大欠山南側斜面の復旧の様子2

斜面上部は吹付法枠を設置し、下部法面は板柵簡易土留としました。

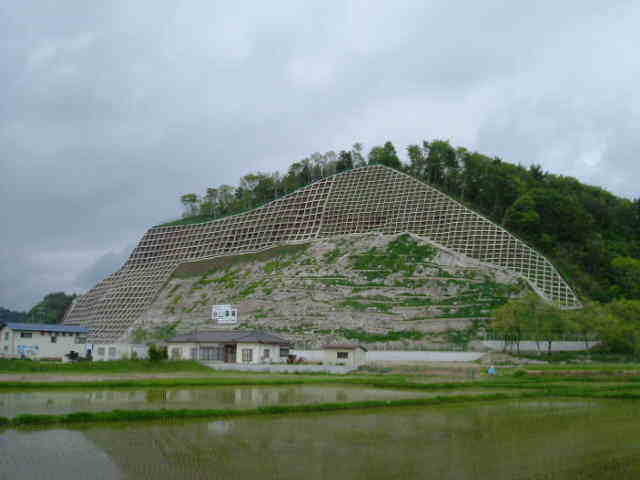

大欠山南側斜面

大欠山南側斜面全体の復旧の様子

平成17年5月10日現在の状況です。
