工事完成情報(石巻北高校舎等改築工事)

印刷用ページを表示する 掲載日:2018年12月10日更新

石巻北高校舎等改築工事

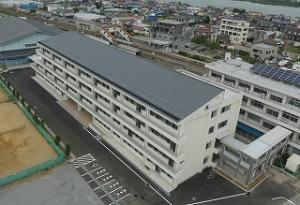

校舎全景

【概要】

  • 所在地   石巻市鹿又字用水向126
  • 延べ面積  校舎棟 4,196平方メートル
  • 延べ面積  渡り廊下 82平方メートル
  • 構造    校舎棟 RC造 4階
  • 構造    渡り廊下 S造
  • 完成年月  平成30年9月



 昭和40年から45年にかけて建築された校舎は,老朽化が著しいことから建て替えに至りました。

(写真は校舎全景)

【工事内容】

(電気設備)

  電灯設備 分電盤N=8面ほか一式

  動力設備 配管・配線工事ほか一式

  受変電設備 キュービクルN=1組ほか一式

  雷保護設備 避雷設備ほか一式

  通信・情報設備 自動火災報知設備ほか一式

  構内配線線路 配管・配線工事ほか一式

  構内通信線路 配管・配線工事ほか一式



(衛生設備)

  衛生器具設備 洋風大便器N=36組ほか一式

  給水設備 受水槽N=1基ほか一式

  排水設備 排水管ほか一式

  給湯設備 ガス給湯器N=4台ほか一式

  消火設備 屋内消火栓N=8組ほか一式

  ガス設備 ガス管ほか一式

  その他工事 撤去工事ほか一式



(暖房設備)

   空気調和設備 エアコン屋内機N=19台ほか一式

   暖房設備 温水発生機N=2基

   ファンコンベクターN=35台ほか一式

   換気設備 換気扇N=50台ほか一式

   自動制御設備 自動制御機器ほか一式

  その他工事 撤去工事ほか一式



(昇降機設備)

  乗用兼車いす用 900kg 13名 45m/分 4箇所停止

電気設備

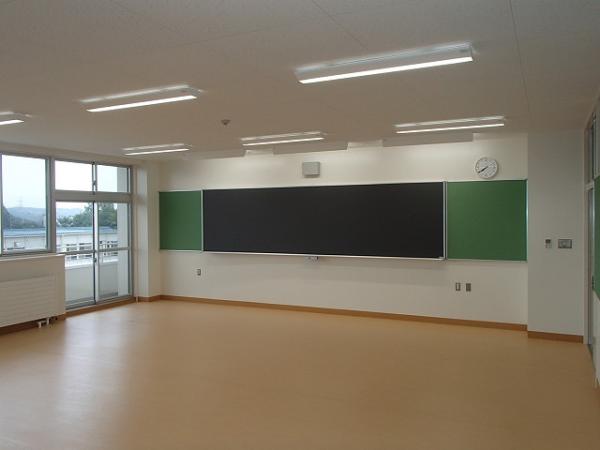

教室の電灯

 上の写真は,教室のLED照明です。

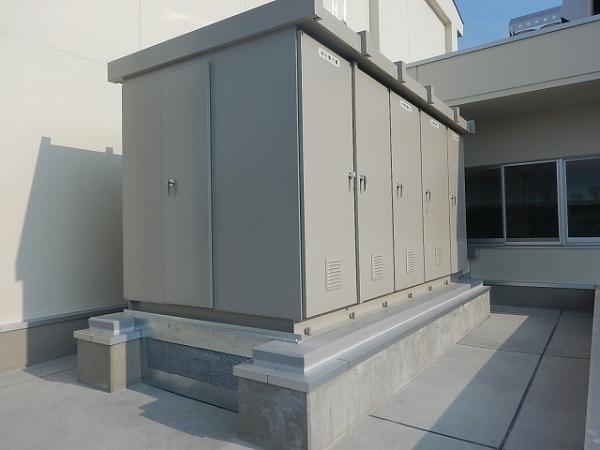

キュービクル

 上の写真は,屋外キュービクル設備です。キュービクルは浸水による停電を避けるため,2階の高さに設置しました。

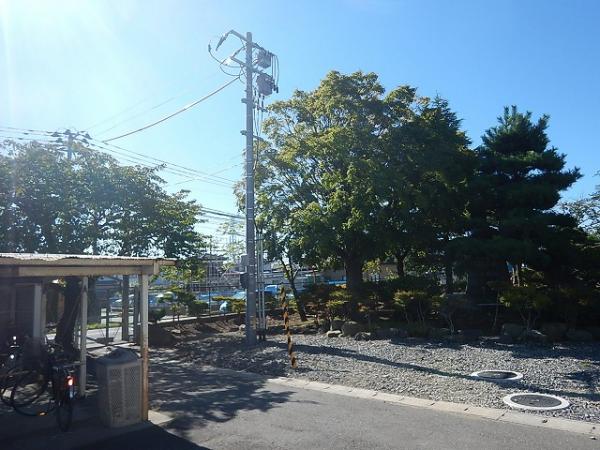

引き込み柱

 上の写真は,高圧引込設備です。

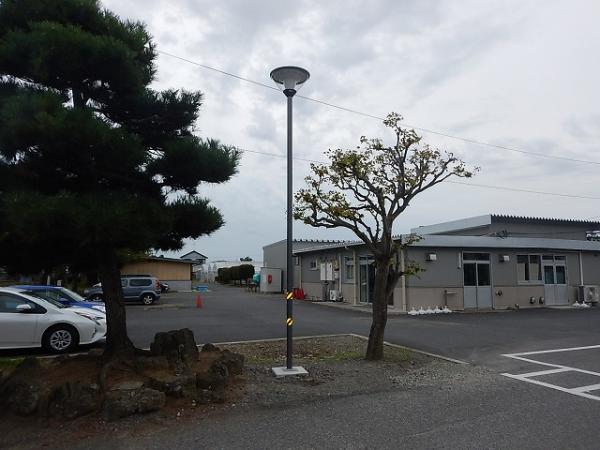

屋外照明

 上の写真は,屋外のLED照明です。




衛生設備

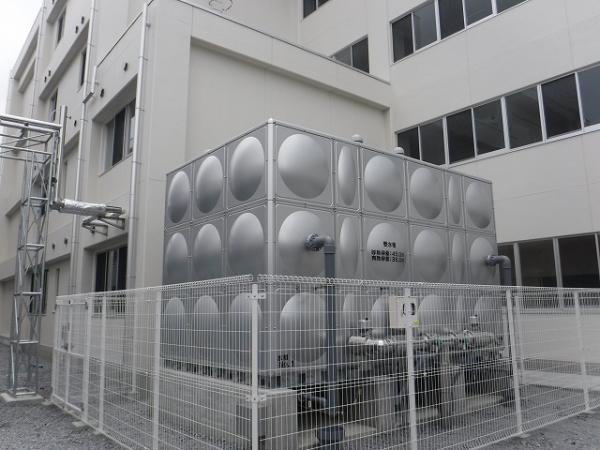

受水槽

 上の写真は,受水槽です。

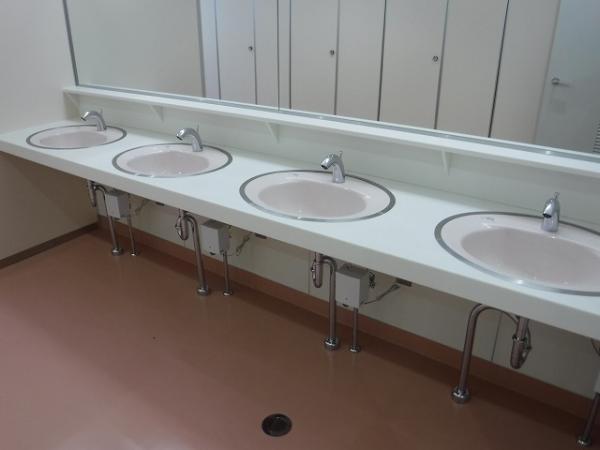

洗面

 上の写真は,女子トイレの洗面器です。

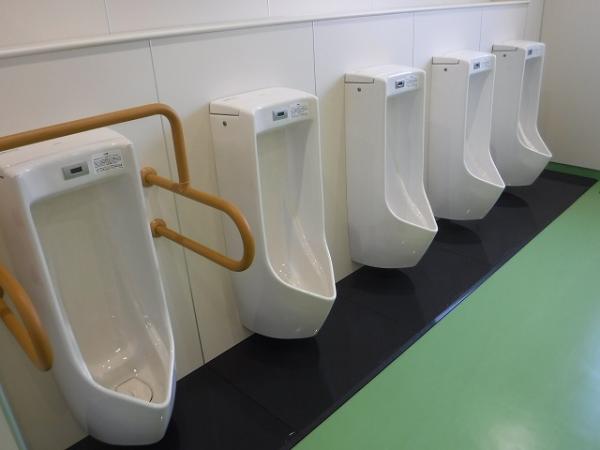

男子トイレ

 上の写真は,男子トイレの小便器です。

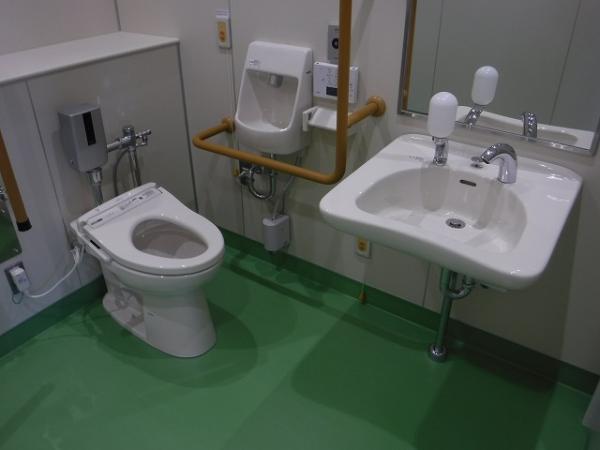

多目的トイレ

 上の写真は,多目的トイレです。



暖房設備

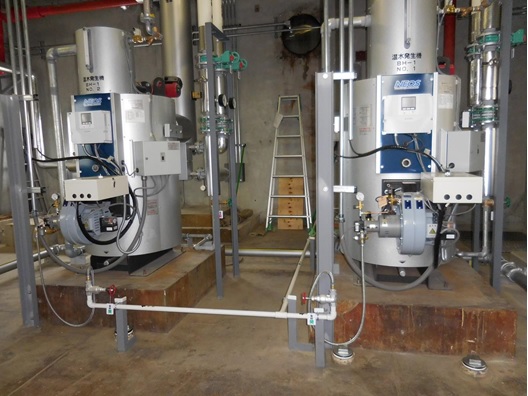

温水発生機

 上の写真は,機械室の温水発生機です。

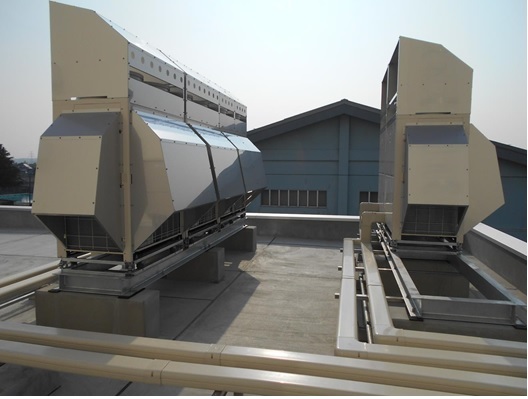

エアコン屋外機

 上の写真は,屋上に設置したエアコン屋外機です。

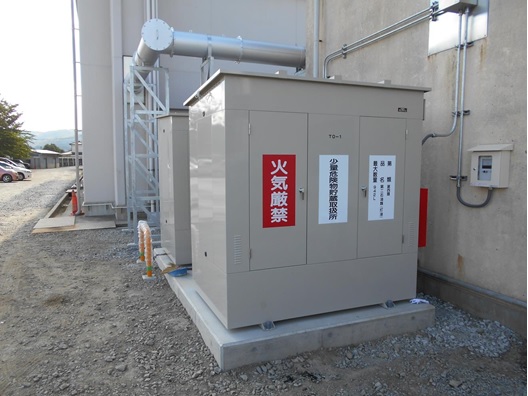

屋外燃料タンク

 上の写真は,屋外に設置した地上式の燃料タンクです。

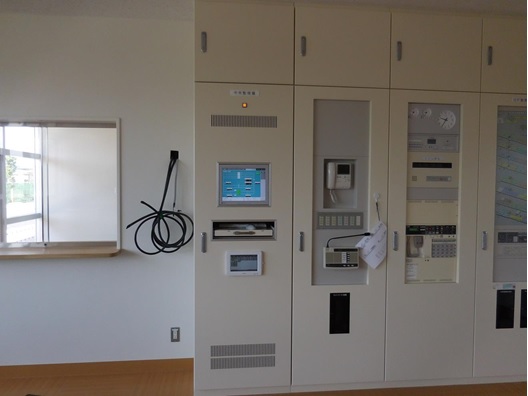

中央監視盤

 上の写真は,事務室に設置した中央監視盤です。

昇降機設備

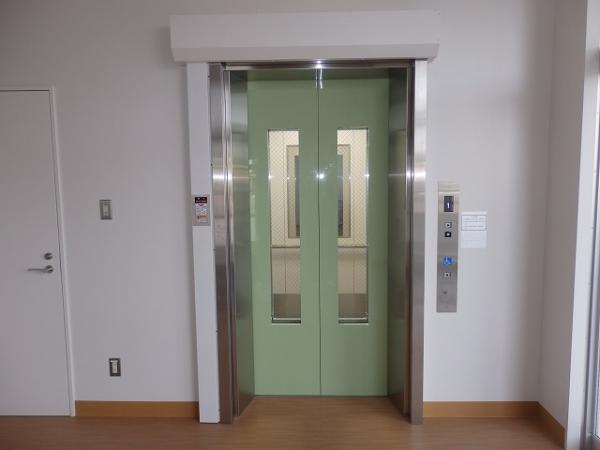

乗り場

 上の写真は,校舎に設置したエレベータです。車いす仕様の13人乗りです。



かご内部

 上の写真は,かご内部です。
