宮床ダム ダムの施設案内

印刷用ページを表示する 掲載日:2012年9月10日更新

宮床ダム放流・取水設備

洪水吐

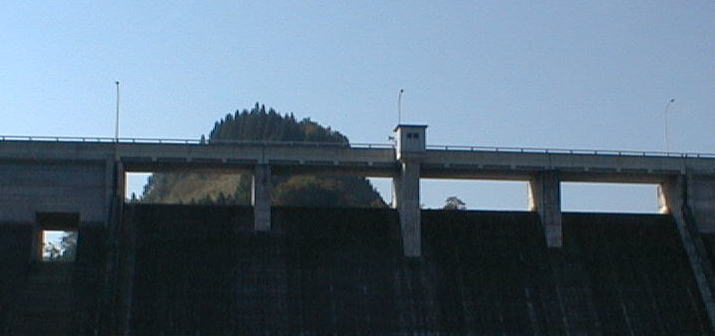

ダム下流から見た洪水吐の写真です
下流から見た洪水吐

  • 非常用洪水吐(上段の四個の大きい穴)
  • 常用洪水吐 (左側下段の小さな穴)

ダム湖側から見た洪水吐の写真です
ダム湖側から見た洪水吐

  • 非常用洪水吐(上段の四個の大きい穴)
  • 常用洪水吐 (右側下段の小さな穴)

取水操作室

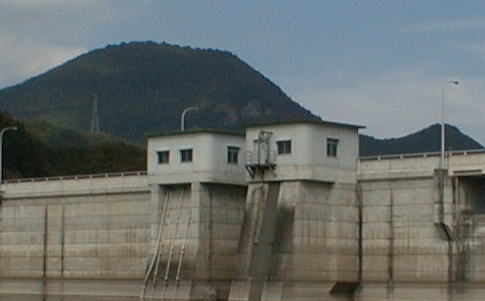

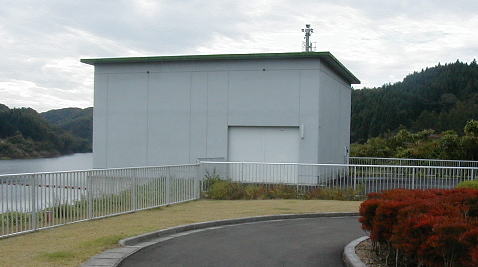

取水操作室の全景写真です
ダム湖側から見た取水操作室

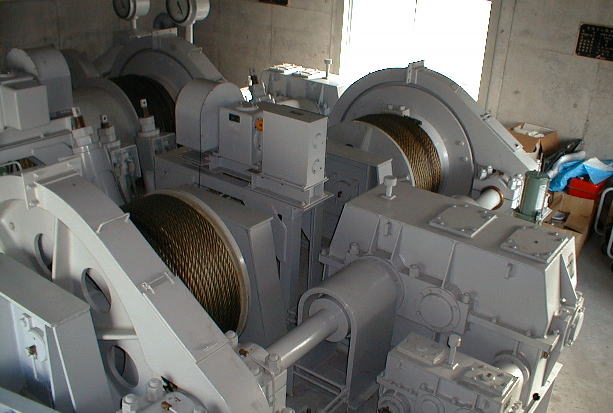

取水設備写真です
取水操作室内部

左側が水道水の取水操作室、右側が農業用水、河川維持用水の取水操作室です。
これらのウィンチでゲートを開閉します。

宮床ダム管理設備

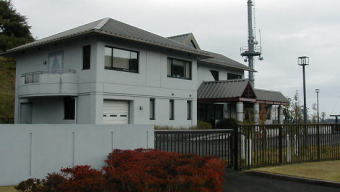

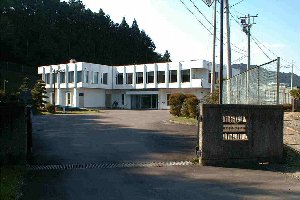

宮床ダム管理事務所の全景写真です
管理事務所

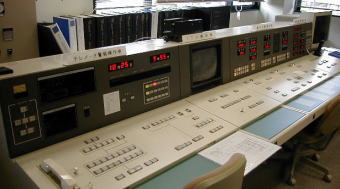

宮床ダムの操作卓写真です
各種コンピューター

ダムに関する情報を管理したりバルブの操作等を行います。大雨や地震時には、職員が常駐し対応しています。
漏水量、地震の記録装置、放流警報装置、維持流量用バルブの操作、CCTVカメラ(監視設備)等の装置が常備されています。

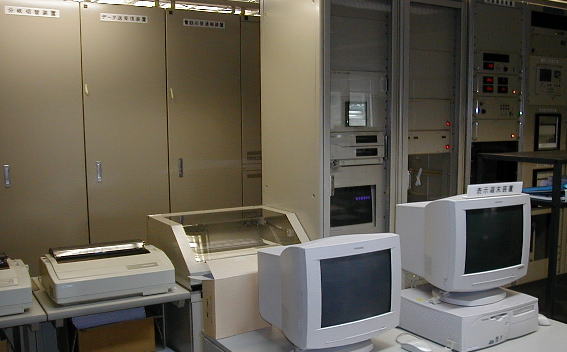

宮床ダムのコンピュータ写真です
各種コンピューター

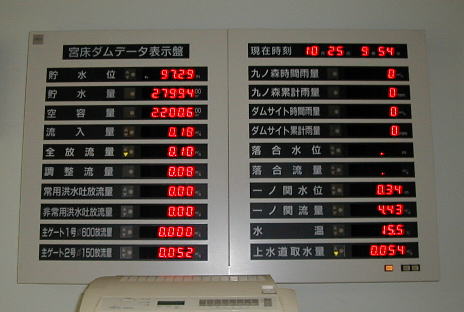

ダムの情報表示盤写真です
情報・警報表示盤

貯水位、流入量、放流量、降雨量などの情報をリアルタイムで表示します。

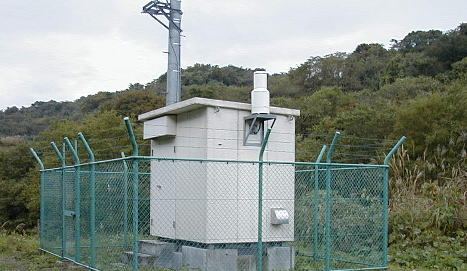

九ノ森雨量観測所の写真です
九ノ森雨量観測所

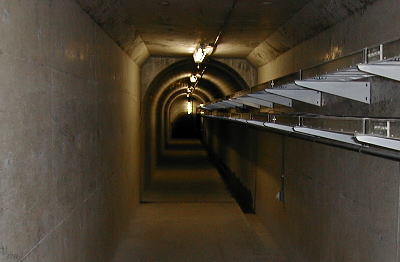

監査廊の写真です
監査廊

宮床ダム湖上流部に設置され、毎日の雨量を測定しています。そのデータが管理事務所内にあるコンピューターで処理され、情報、警報表示盤に表示されます。

ダム本体の中にあるトンネルで、漏水や揚圧力を定期的に測定し、ダムの安全性を確認しています。
また、漏水量や震度を管理事務所内で表示できるように各種配線が設置されています。

宮床ダム流木止・繋船設備

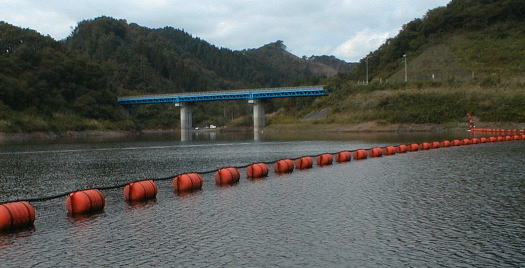

ダム湖の流木止めの写真です
流木止

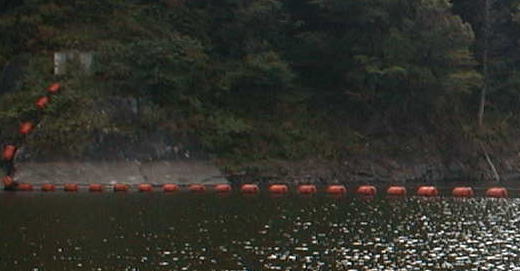

ダム湖流木止めの遠くから撮った写真です

ダム本体や下流に流木等が流出すると危険なため、ダム本体上流部に設置しています。

繋船(けいせん)設備

船艇庫全景写真です
船艇庫

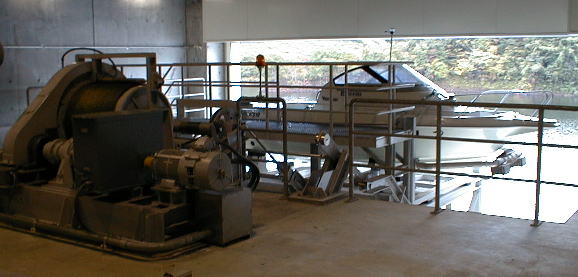

繋船設備及びつつじ号の写真です
船艇庫内部(つつじ号)

ダム左岸側の管理事務所前にあります。ダム湖内のパトロール、管理点検に利用します。

宮床ダムその他付属施設

宮床ダム下流の公園のサブロー交流広場の写真です
サブロー交流広場
宮床ダム上流の公園のフクローの森広場の写真です
梟(フクロー)の森広場

ダム本体の左岸下流側にあります。お花見等、家族だんらんの場として賑わっています。
ダム本体の左岸上流側にあります。(国道457号宮床トンネル付近)

宮床ダム放流・水道設備

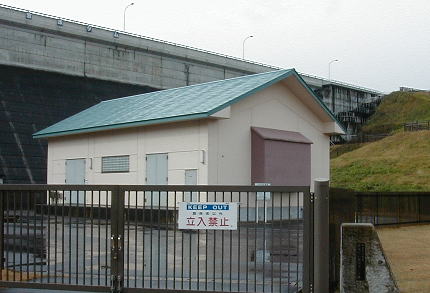

放流バルブ室の全景写真です
放流バルブ室

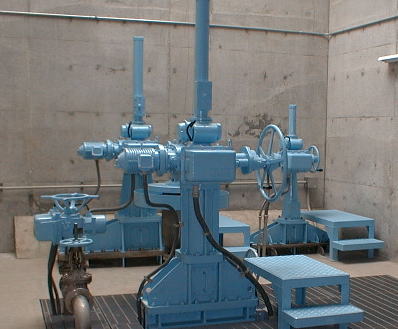

放流バルブ室内部の写真です
放流バルブ室内部

堤体の左岸下流部にあります。灌漑用水、河川の正常な機能維持のための放流を行う施設です。
600mmの水位低下用バルブと、150mmの維持流量用バルブがあり、管理事務所からの自動制御と、直接操作ができます。

水道施設

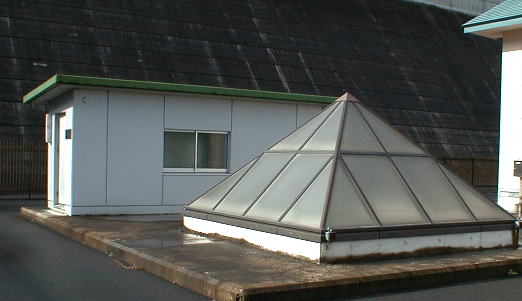

取水ポンプ室の写真です
取水ポンプ室
浄水場の写真です
福岡浄水場

この堤体左岸下部にあるポンプ設備により浄水場に送られます。
福岡浄水場で飲料水に処理された水は、仙台市泉区に送られます。
