南川ダムの概要

印刷用ページを表示する 掲載日:2012年9月10日更新

南川ダムのプロフィール

ダムの概要

ダムの概要

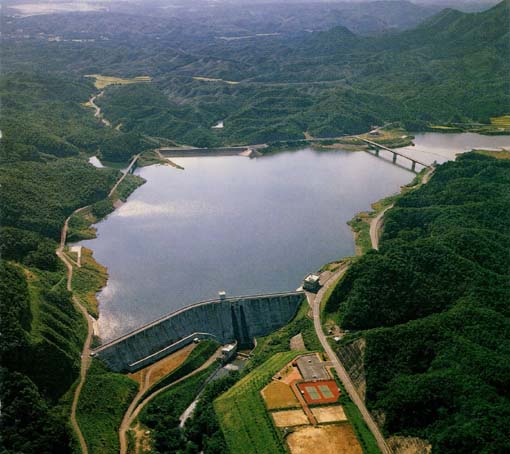

南川ダム全景です

ダム・貯水池諸元

ダム諸元

  • 型式;重力式コンクリートダム
  • 堤高;46.0m
  • 堤頂長;355.0m
  • 堤体積;244,300立方メートル
  • 計画高水量;460立方メートル/秒
  • 最大放流量;130立方メートル/秒
  • ダム天端高;EL103.00m
  • 第1常用洪水吐(制限水位);自然調節方式,幅4.4m,高1.5m,ラジアルゲート2門
  • 第2常用洪水吐(常時満水位);自然調節方式,幅4.2m,高2.4m,ローラーゲート1門
  • 非常用洪水吐;自然越流長234.6m

貯水池諸元

  • 集水面積;22.5平方キロメートル
  • 湛水面積;0.9平方キロメートル
  • 総貯水容量;10,000千立方メートル
  • 有効貯水容量;9,200千立方メートル
  • 洪水調節容量;4,400千立方メートル
  • 利水容量(非洪水期);7,200千立方メートル
  • 利水容量(洪水期);4,800千立方メートル
  • 最低水位;EL81.80m
  • 平常時最高貯水位(常時満水);EL97.60m
  • 洪水時最高水位(サーチャージ水位);EL100.00m
  • 貯留準備水位(制限水位);EL94.20m

ダムの効果

洪水調節

ダム地点の計画高水流量460立方メートル/秒のうち、360立方メートル/秒をダムに貯留して洪水をおさえ、下流地域を水害から防護します。

流水の正常な機能の維持

南川及び吉田川沿岸の既得かんがい用水(農業用水)の補給を行うとともに、降雨の少ないときでも川の水が無くならないようにします。

上水道用水

大和町・富谷町・大衡村・大郷町・松島町の5町村に、上水道用水として最大40,000立方メートル/日の取水を可能にします。

水力発電

最大220kwヘルツの電力を発電し、供給します。

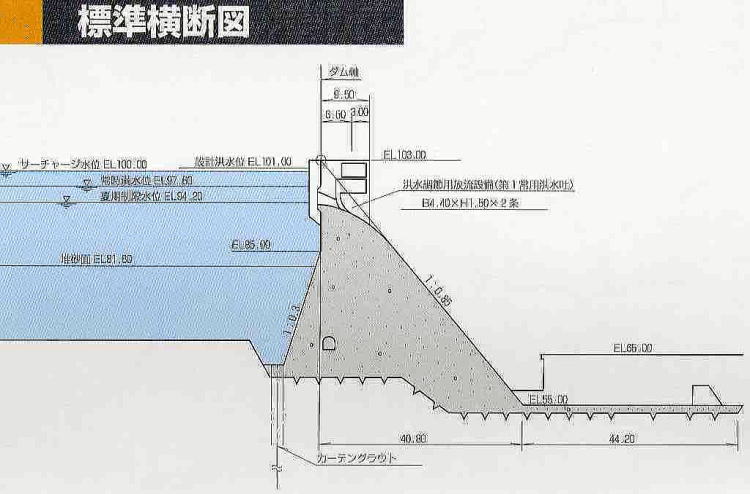

標準断面図

標準断面図です
